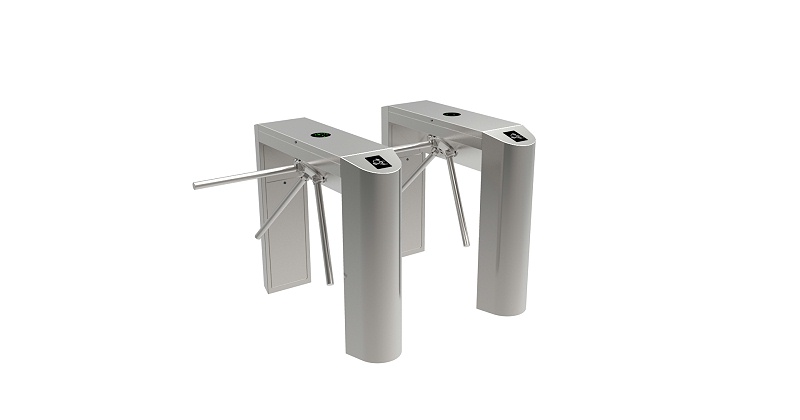

三桿閘的主要結構由2大部分組成;
1.產品結構主要由機械系統和電控系統兩大部分組成。
2. 機械系統結構:機箱作為載體安裝有讀卡器、方向指示燈等;機芯主要由主軸、電磁鐵、 齒狀凸輪、定位凸輪、掉桿裝置組成;
3. 電控系統主要組成有:控制板、方形電磁鐵、圓形電磁鐵、方向指示燈、電源適配器等;
4. 讀卡器(自備):讀取卡上信息并經過判斷處理后,向主控板發出申請通過信號(開關信號);
5. 控制板:產品的核心部件,它接收讀卡器或開關按鈕進出閘信號,并對這些信號進行邏斷和 處理后,再向方向指示燈、方形電磁鐵發出執行命令;
6.限位開關:控制閘門轉動的位置;
